圖紙介紹：大氣新中式三層雙拼別墅設計圖，新中式風格每戶六室二廳，適合兄弟一起建。別墅兩梯兩戶，保留兄弟間的隱私，外墻采用褐色與米白色真石漆，對比鮮明，給人大氣端莊的感覺；別墅建有多個露臺陽臺，頂樓坡屋頂設計，每家設大露臺，方便晾曬，室內融合現代建筑特點，多窗戶設計采光通透明亮，符合人們的生活習慣。
占地面積：20.8m*13.84m，205.76平方米，單戶102.88平左右；
建筑層高：三層；
建筑高度：12.645米（含屋頂）；
設計功能：

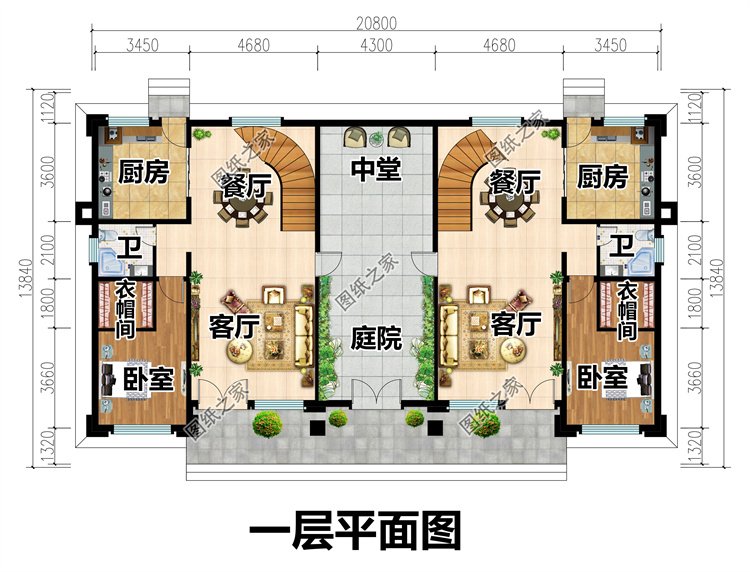

一層：共用庭院中堂、客廳、餐廳、廚房、臥室（帶衣帽間）、衛生間；

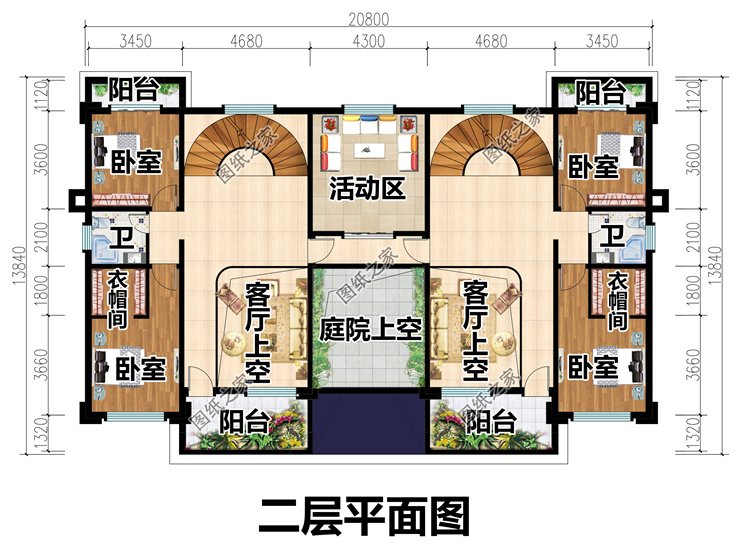

二層：庭院上空、客廳上空、共用活動區、臥室（帶衣帽間）、臥室、衛生間、陽臺；

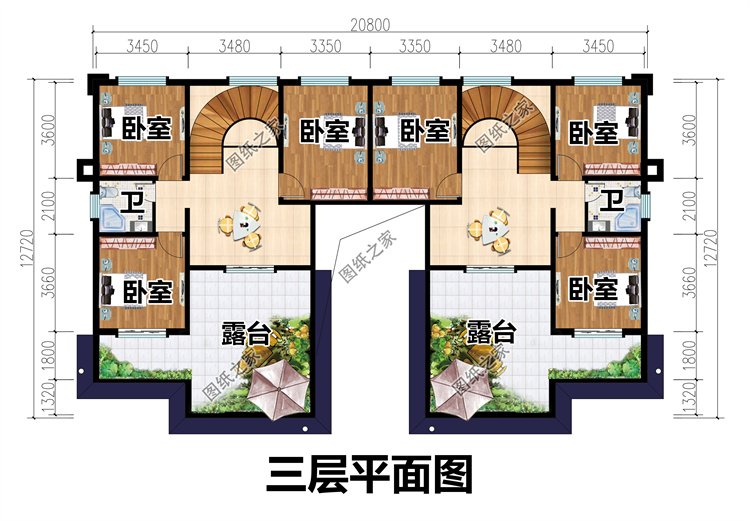

三層：臥室x3、書房、衛生間、陽臺；
圖紙目錄：
建 筑 圖：建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表等；
結 構 圖：結構設計說明、大樣圖、基礎平面布置圖、一層柱配筋圖、二層柱配筋圖、三層柱配筋圖、一層頂梁平法施工圖、二層頂梁平法施工圖、頂層梁平法施工圖、一層頂板結構平面圖、二層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等
本方案為A3施工圖+彩色效果圖，拿到即可施工。
