圖紙介紹：占地107平米兩開間別墅設計圖，適合小面寬和資金緊缺的，精致時尚，布局實用，家里能申請到的宅基地普遍都不大，特別是面寬不夠，可選擇小面寬別墅。
占地面積：8.4m*13.36m，107.66平方米；
建筑層高：二層；
建筑高度：9.575米（含屋頂）；
設計功能：

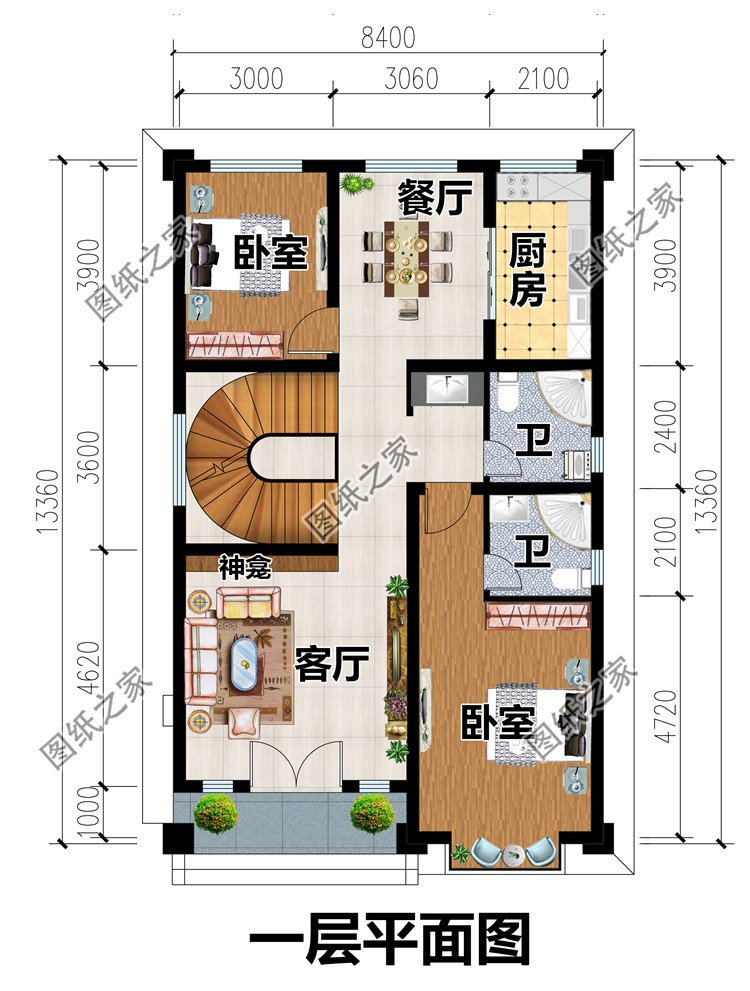

一層戶型：客廳、廚房、餐廳、臥室(帶衛生間)、臥室、衛生間；
二層戶型：起居室、臥室（帶衛生間）、臥室x2、小書房、衛生間、陽臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
